Controlador de Carga: TriStar PWM
Controlador de Carga: TriStar PWM
1. RESUMEN:
MODELO: TriStar PWM
2. DESCRIPCIÓN GENERAL

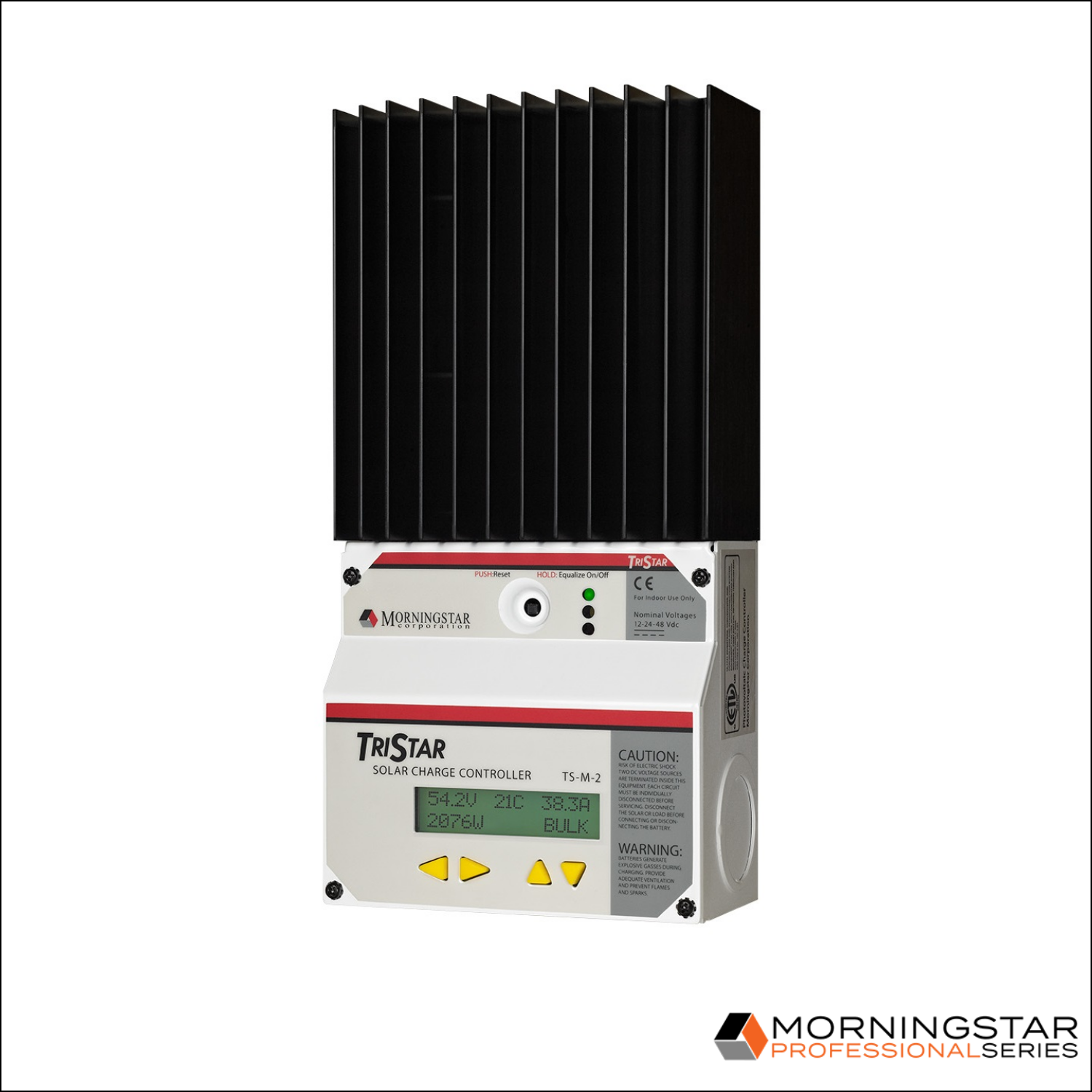

El TriStar utiliza tecnología avanzada y producción automatizada para proporcionar nuevas características interesantes a un costo competitivo para regular la carga de la batería en sistemas domésticos y aplicaciones profesionales. La versión de 60 amperios también está disponible con un medidor instalado de fábrica.
3. MODELOS

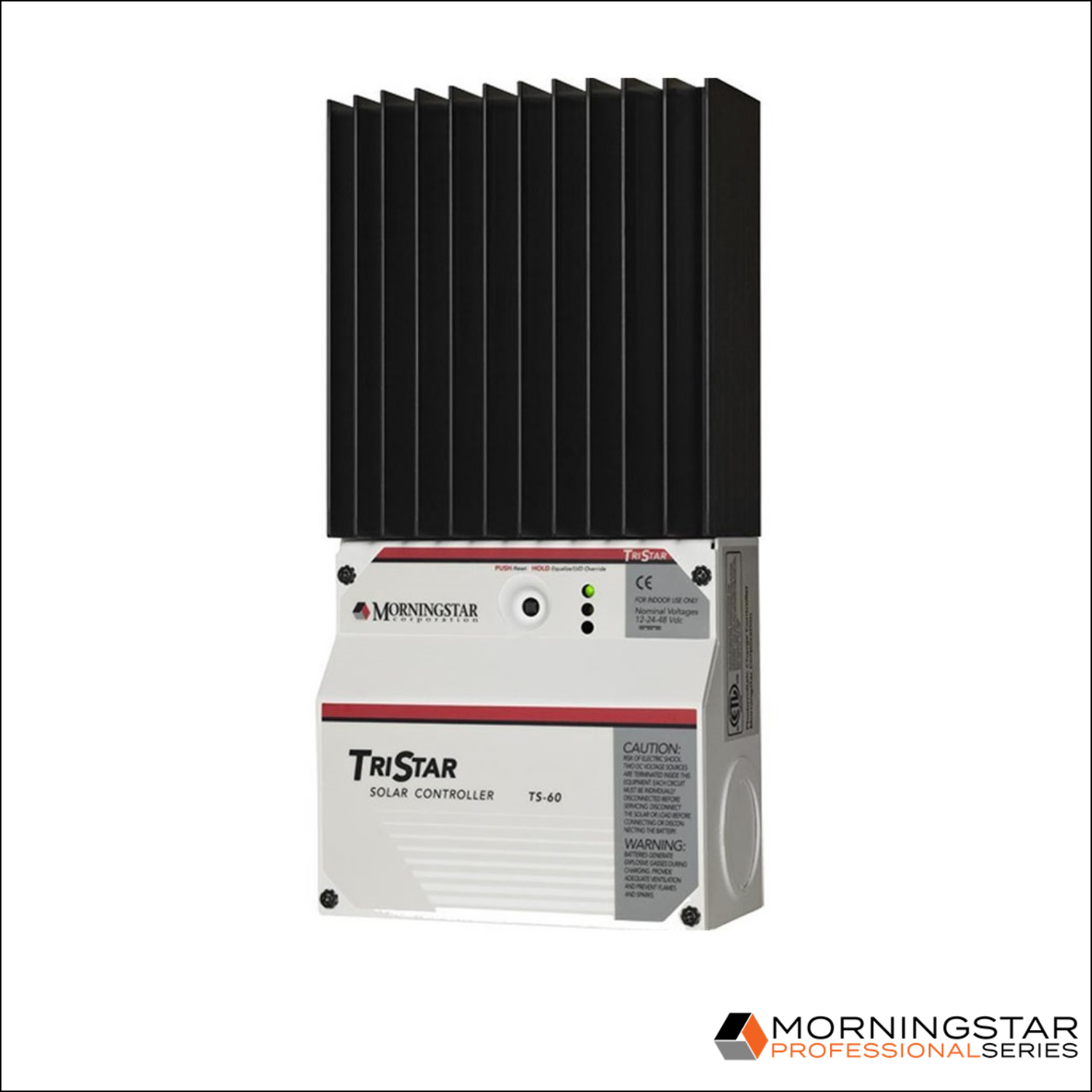

TS-45 TS-60 TS-60M
3. ESPECIFICACIONES Y CERTIFICACIONES POR MODELO
| Modelo | TS-45 | TS-60 | TS-60M |
|---|---|---|---|
| Calificación de Carga | 45 Amperios | 60 Amperios | 60 Amperios |
| Max. Voltaje de Circuito Abierto PV (Voc) | 125 voltios | 125 voltios | 125 voltios |
| Voltaje Nominal de la Batería | 12, 24, 36 o 48V | 12, 24, 36 o 48V | 12, 24, 36 o 48V |
| Voltaje Mínimo Para Operar | 9V | 9V | 9V |
| Precisión de voltaje (12V/24V) | <=0.1% +/- 50mV | <=0.1% +/- 50mV | <=0.1% +/- 50mV |
| Precisión de voltaje (48V) | <=0.1% +/- 100mV | <=0.1% +/- 100mV | <=0.1% +/- 100mV |
| Rango de Temperatura de Funcionamiento | -40 C a +60C | -40 C a +60C | -40 C a +60C |
| Garantía | 5 Años | 5 Años | 5 Años |

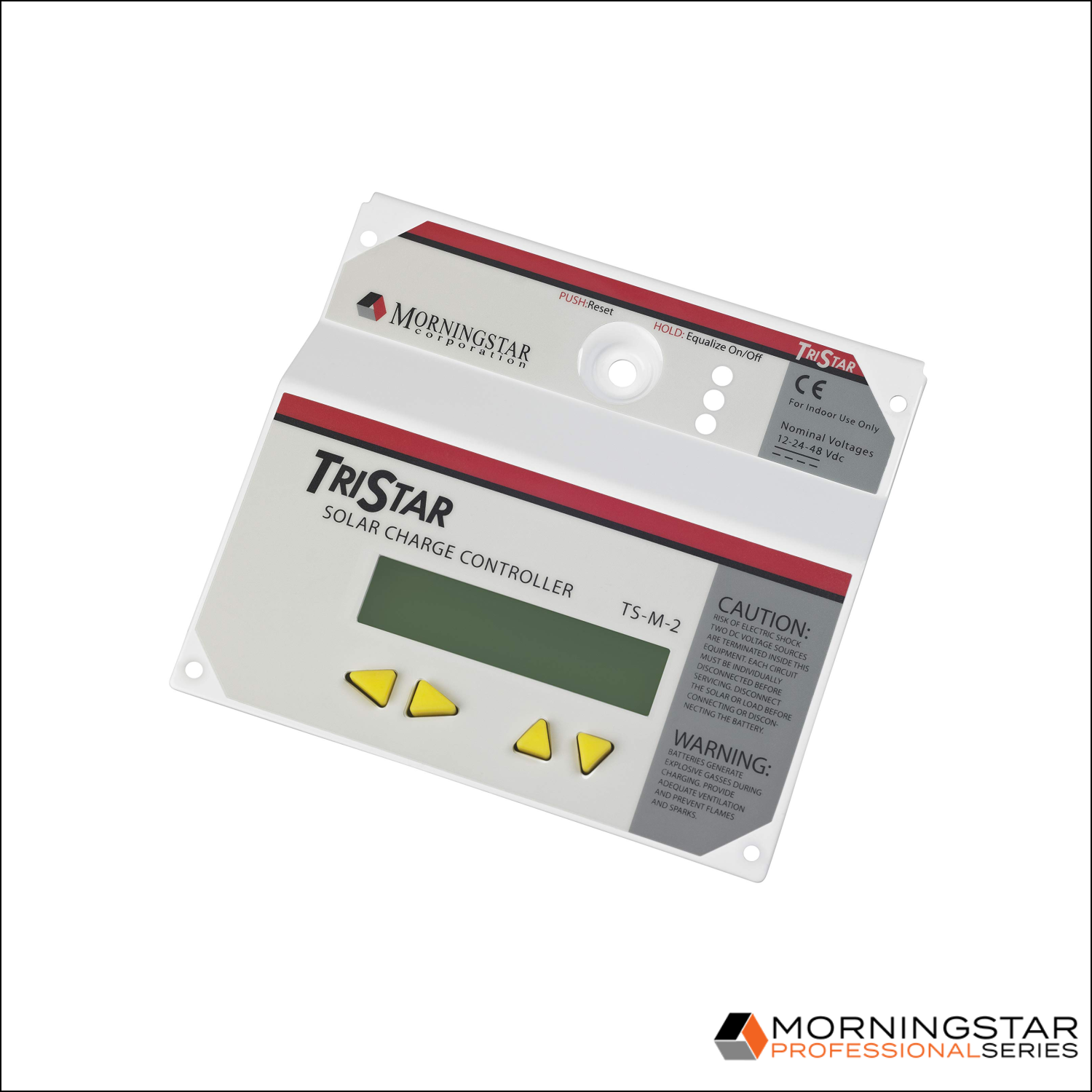

| Medidor incorporado | No | No | ✓ Si |
| CE y RoHS obedientes | ✓ Si | ✓ Si | ✓ Si |
| compatible con TAA | ✓ Si | ✓ Si | ✓ Si |
| IEC 62109 | ✓ Si | ✓ Si | ✓ Si |
| ETL Listado [UL-1741 y Canadian CSA C22.2 No.107.1.01] | ✓ Si | ✓ Si | ✓ Si |
| FCC Clase B Parte 15 Cumple | ✓ Si | ✓ Si | ✓ Si |
| Fabricado en una instalación certificada ISO 9001 | ✓ Si | ✓ Si | ✓ Si |
*La potencia de entrada puede exceder la Potencia Operativa Nominal. El controlador limitará y proporcionará su corriente de salida máxima continua nominal en las baterías.
4. DOCUMENTACIÓN TÉCNICA
DESCRIPCIÓN GENERAL
El TriStar™ es una función de tres Controlador PWM para sistemas más grandes, que proporcionan una carga confiable de la batería solar PWM o control de carga o regulación de desviación. El controlador opera en uno de estos modos a la vez y dos o más controladores pueden ser utilizados para proporcionar múltiples funciones. Puede cargar Plomo-Ácido, Litio, NiCd y otras químicas de baterías. Programación de configuraciones personalizadas se requiere para Litio, NiCd y otras químicas de baterías.
El TriStar utiliza tecnología avanzada y producción automatizada para proporcionar nuevas características interesantes a un costo competitivo para regular la carga de la batería en sistemas domésticos y aplicaciones profesionales. La versión de 60 amperios también está disponible con un medidor instalado de fábrica.
MODELOS
TS-45
TS-60
TS-60M
ESPECIFICACIONES Y CERTIFICACIONES POR MODELO
| Modelo | TS-45 | TS-60 | TS-60M |
|---|---|---|---|
| Calificación de Carga | 45 Amperios | 60 Amperios | 60 Amperios |
| Max. Voltaje de Circuito Abierto PV (Voc) | 125 voltios | 125 voltios | 125 voltios |
| Voltaje Nominal de la Batería | 12, 24, 36 o 48V | 12, 24, 36 o 48V | 12, 24, 36 o 48V |
| Voltaje Mínimo Para Operar | 9V | 9V | 9V |
| Precisión de voltaje (12V/24V) | <=0.1% +/- 50mV | <=0.1% +/- 50mV | <=0.1% +/- 50mV |
| Precisión de voltaje (48V) | <=0.1% +/- 100mV | <=0.1% +/- 100mV | <=0.1% +/- 100mV |
| Rango de Temperatura de Funcionamiento | -40 C a +60C | -40 C a +60C | -40 C a +60C |
| Garantía | 5 Años | 5 Años | 5 Años |
| Medidor incorporado | No | No | ✓ Si |
| CE y RoHS obedientes | ✓ Si | ✓ Si | ✓ Si |
| compatible con TAA | ✓ Si | ✓ Si | ✓ Si |
| IEC 62109 | ✓ Si | ✓ Si | ✓ Si |
| ETL Listado [UL-1741 y Canadian CSA C22.2 No.107.1.01] | ✓ Si | ✓ Si | ✓ Si |
| FCC Clase B Parte 15 Cumple | ✓ Si | ✓ Si | ✓ Si |
| Fabricado en una instalación certificada ISO 9001 | ✓ Si | ✓ Si | ✓ Si |
*La potencia de entrada puede exceder la Potencia Operativa Nominal. El controlador limitará y proporcionará su corriente de salida máxima continua nominal en las baterías.
