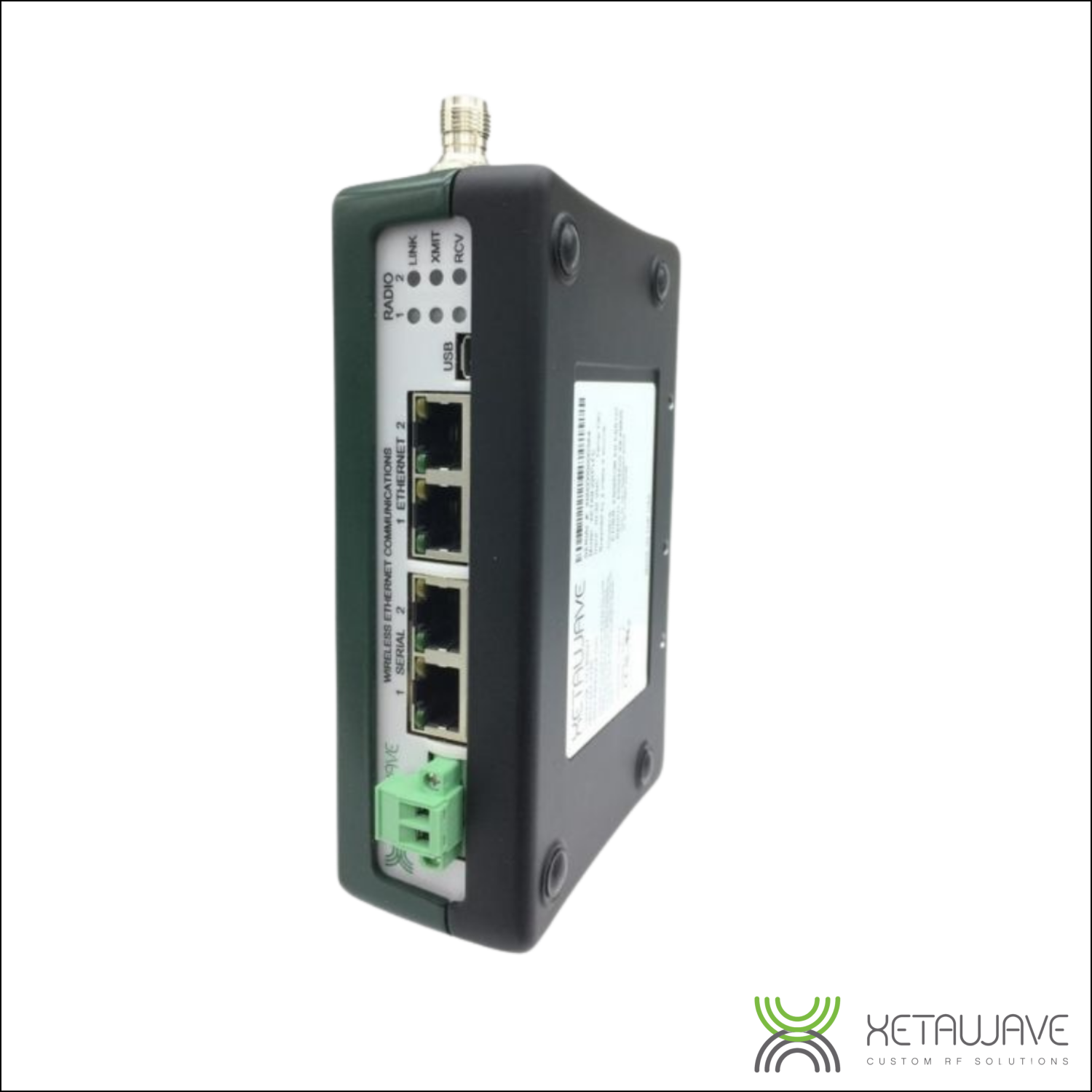

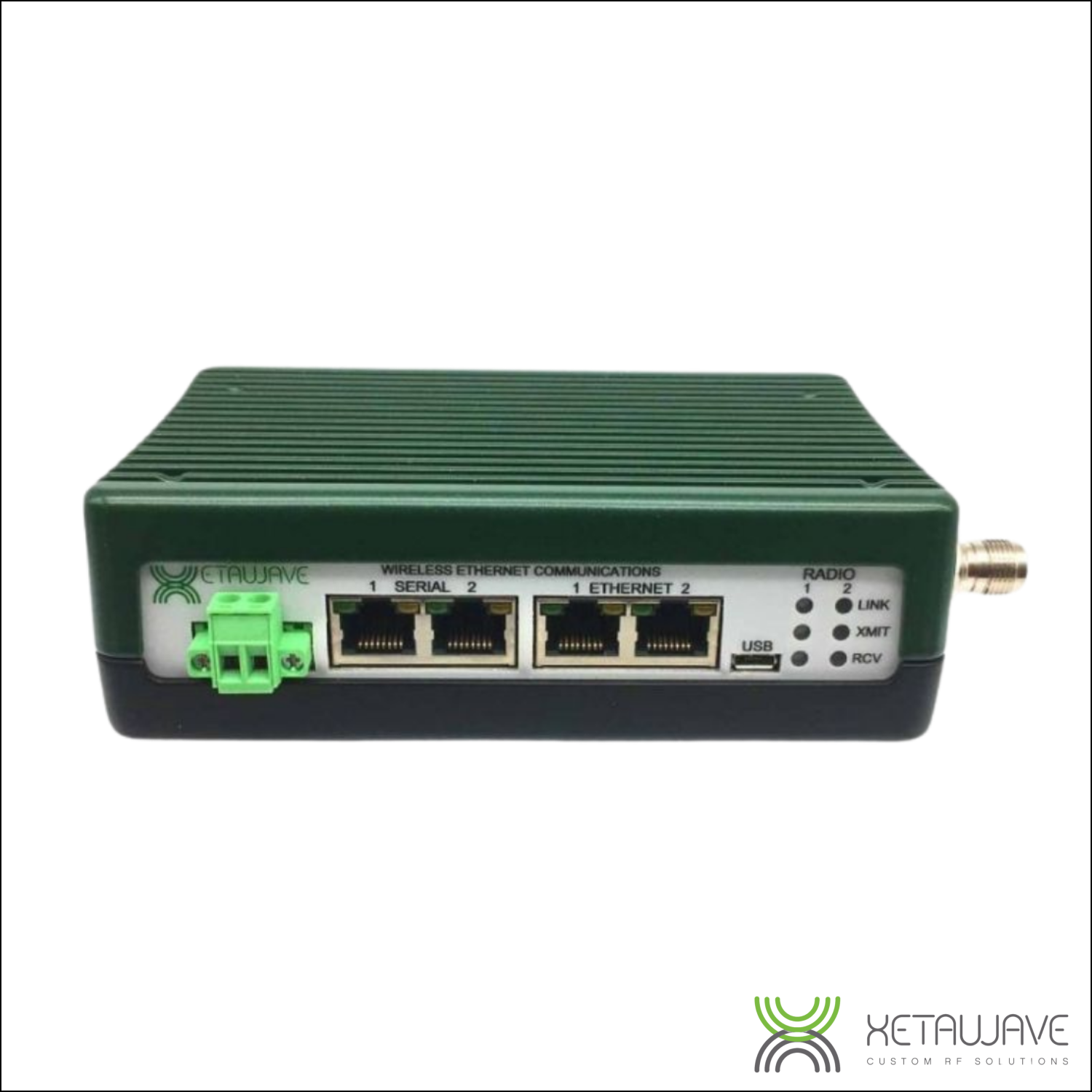

Radiomódem: Xeta9
Radiomódem: Xeta9
1. RESUMEN:
MARCA: XetWave LCC
MODELO: Xeta9
2. DESCRIPCIÓN GENERAL
El radiomódem Xeta9 es un dispositivo para uso industrial, extremadamente robusto y flexible ya que cuenta con la tecnología DTS (Radio Definida por Software). Modulación de Espectro Extendido de Salto de Frecuencia (Frequency Hopping Spread Spectrum – FHSS) para el sistema de transmisión digital. Xeta9 admite modulación múltiple, características que pueden selectivamente cambiar el esquema de modulación para lograr rendimiento de datos optimo dado el tamaño del canal disponible y ruido ambiental. El módulo utiliza una patente de XetaWave Dual Decode Digital Architecture que ofrece un rendimiento significativo en el receptor.
3. CARACTERÍSTICAS PRINCIPALES
Caracteristicas de transmisión:
Principio de operación de espectro disperso DTS/FHSS
Frecuencia de operación en banda libre de 902 a 928MHz(ISM) y 929 a 960 para (MAS)
Velocidad de transmisión de datos de 57 kbps a 4.4 Mbps configurable por el usuario.
Alcance:
Máximo de 112 Kilómetros con línea de vista.
Potencia de 10mW a 1W programable
Modulación ISM: MSK, 2FSK, BPSK, QPSK, 8-PSK, 16-PSK, 16QAM, 32 QAM
Modulación MAS: MSK, 4FSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM
Banda ocupada FHS: 76 a 310 KHz. DTS: 600 a 1200 KHz
Estabilidad de frecuencia: 1.0 ppm.
Características de Recepción – Sensibilidad:
-110 @ 57kbps -97 @ 1061Kbps
-107 @ 114kbps -95 @ 1768Kbps
-81 @ 4419kbps -87 @ 2121Kbps
Transmisión de Datos:
Comprobación de errores de 32bits CRC; con retransmisión de errores.
Encriptación de datos AES 256 bits.
2 Puertos Ethernet con interfaz RJ-45 10/100 Base-T
2 Puertos Serie RS-232/422/485 Independientes configurables por software con interfaz RJ45-9
Velocidad de puertos serial > 230.4Kbps
Protocolos:
Servidor Terminal TCP, Cliente Terminal TCP, Capacidades de servidor UDP y
Modbus RTU.
Administración y Configuración:
HTTP, HTTPS, SNMPv1/v2/v3, MIB II
Filtrado de dispositivos Ethernet a través de MAC-ADDRESS
Requerimientos Eléctricos:
Alimentación de 10 a 32VCD+/- 10%
Consumo a 1W: 335mA en transmisión
Características Físicas:
Gabinete de aluminio
Dimensiones de 168.27mm largo, 87.63mm ancho y 46.63mm de alto
Peso de 700g
Conector de RF TNC (F)
Impedancia de 50 ohms
Condiciones Ambientales:
Rango de operación en temperatura de -40ºC a 75ºC
Humedad de 0 a 95%RH sin condensación.
Diagnóstico:
3 Leds en la parte frontal para estatus RF.
2 Leds en puerto Ethernet.
4. DISPOSITIVOS INCLUIDOS
Cable de poder con adaptador AC/DC
Cable de red x2
Cable serial x2
Antena Yagi de alta ganancia 3dBi, 7dBi, 12dBi (opcional)
Cable LMR-400 de 30m : TNC female – TNC female (opcional)
Protector de sobrepico (opcional)
5. ESPECIFICACIONES TÉCNICAS
DESCRIPCIÓN GENERAL
El radiomódem Xeta9 es un dispositivo para uso industrial, extremadamente robusto y flexible ya que cuenta con la tecnología DTS (Radio Definida por Software). Modulación de Espectro Extendido de Salto de Frecuencia (Frequency Hopping Spread Spectrum – FHSS) para el sistema de transmisión digital. Xeta9 admite modulación múltiple, características que pueden selectivamente cambiar el esquema de modulación para lograr rendimiento de datos optimo dado el tamaño del canal disponible y ruido ambiental. El módulo utiliza una patente de XetaWave Dual Decode Digital Architecture que ofrece un rendimiento significativo en el receptor.
CARACTERÍSTICAS PRINCIPALES
Caracteristicas de transmisión:
Principio de operación de espectro disperso DTS/FHSS
Frecuencia de operación en banda libre de 902 a 928MHz(ISM) y 929 a 960 para (MAS)
Velocidad de transmisión de datos de 57 kbps a 4.4 Mbps configurable por el usuario.
Alcance:
Máximo de 112 Kilómetros con línea de vista.
Potencia de 10mW a 1W programable
Modulación ISM: MSK, 2FSK, BPSK, QPSK, 8-PSK, 16-PSK, 16QAM, 32 QAM
Modulación MAS: MSK, 4FSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM
Banda ocupada FHS: 76 a 310 KHz. DTS: 600 a 1200 KHz
Estabilidad de frecuencia: 1.0 ppm.
Características de Recepción – Sensibilidad:
-110 @ 57kbps -97 @ 1061Kbps
-107 @ 114kbps -95 @ 1768Kbps
-81 @ 4419kbps -87 @ 2121Kbps
Transmisión de Datos:
Comprobación de errores de 32bits CRC; con retransmisión de errores.
Encriptación de datos AES 256 bits.
2 Puertos Ethernet con interfaz RJ-45 10/100 Base-T
2 Puertos Serie RS-232/422/485 Independientes configurables por software con interfaz RJ45-9
Velocidad de puertos serial > 230.4Kbps
Protocolos:
Servidor Terminal TCP, Cliente Terminal TCP, Capacidades de servidor UDP y
Modbus RTU.
Administración y Configuración:
HTTP, HTTPS, SNMPv1/v2/v3, MIB II
Filtrado de dispositivos Ethernet a través de MAC-ADDRESS
Requerimientos Eléctricos:
Alimentación de 10 a 32VCD+/- 10%
Consumo a 1W: 335mA en transmisión
Características Físicas:
Gabinete de aluminio
Dimensiones de 168.27mm largo, 87.63mm ancho y 46.63mm de alto
Peso de 700g
Conector de RF TNC (F)
Impedancia de 50 ohms
Condiciones Ambientales:
Rango de operación en temperatura de -40ºC a 75ºC
Humedad de 0 a 95%RH sin condensación.
Diagnóstico:
3 Leds en la parte frontal para estatus RF.
2 Leds en puerto Ethernet.
DISPOSITIVOS INCLUIDOS
Cable de poder con adaptador AC/DC
Cable de red x2
Cable serial x2
Antena Yagi de alta ganancia 3dBi, 7dBi, 12dBi (opcional)
Cable LMR-400 de 30m : TNC female – TNC female (opcional)
Protector de sobrepico (opcional)
